产品名称

新型环形槽式石墨换热器

没有此类产品
产品描述

  ThermIG新型环形槽式石墨换热器是由若干两面带有环形凹槽物料通道的浸渍石墨盘,上下浸渍石墨封头及其金属盖板等主要零件组成。浸渍石墨盘两侧间隔加工螺旋凹槽,形成工艺和服务通道。两种流体通过不同方向的螺旋凹槽,热量通过石墨间壁传导,流体不直接接触。石墨换热圆盘通过粘接叠加成一个整体,不使用垫片,无垫片泄露风险。ThermIG新型环形槽式石墨换热器特别适合用于两种超腐蚀性介质之间热交换。一般用作两侧都有防腐蚀要求工况下的冷却、冷凝、加热、蒸发和吸收。

细节掠影:

我们独特的三管板-双垫片密封系统

待装配的列管式碳化硅换热器用Sic管

ThermIG浸渍石墨换热盘

  ThermIG新型环形槽式石墨换热器的换热部件由若干浸渍石墨盘组成。这些换热盘两面间隔的加工螺旋凹槽,形成工艺和服务通道。

ThermIG新型环形槽式石墨换热器的组装

  石墨换热圆盘通过粘接叠加成一个圆柱体,不使用垫片。两头设置金属盖板加强的浸渍石墨封头,通过螺栓紧固成整体。



使用不锈钢外壳的ThermSIC列管式碳化硅换热器

四氟乙烯折流板与支撑板

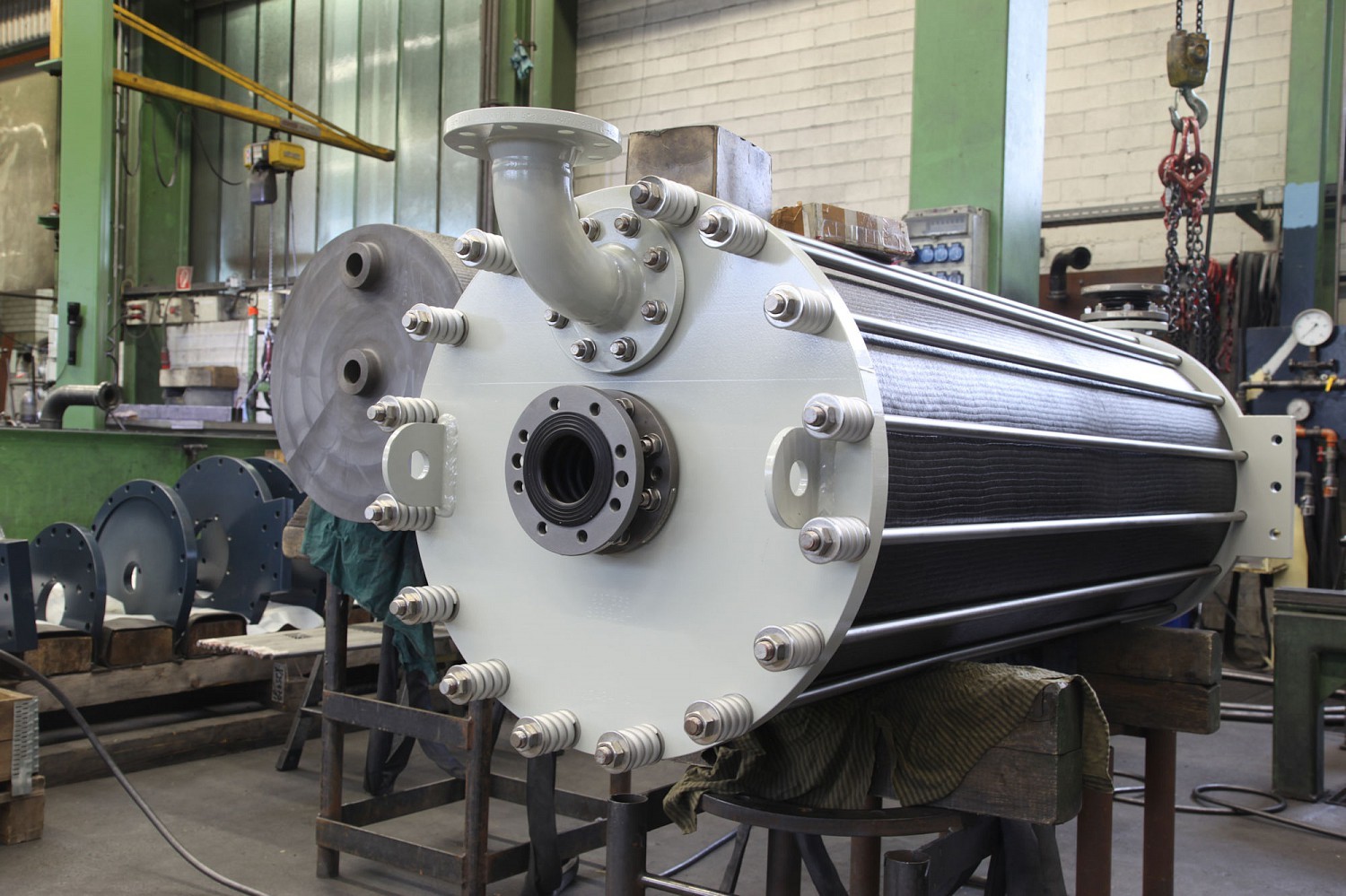

组装完成的ThermIG新型环形槽式石墨换热器

  连接长螺栓一头设置补偿弹簧,防止在操作温度下,由于石墨材质的伸缩,使石墨件承受过大的应力而损坏。

碳纤维增强的石墨换热盘

  一般情况下,由石墨换热盘组成整体圆柱体外是裸露的。可选碳纤维增强,提高设备耐压性和稳定性。

产品信息:

  • 优异的材料、专业的设计知识、精湛的制作工艺、严格的质量控制和全面的服务使我们的石墨化工设备有别于市场上所有的石墨设备,我们的石墨化工设备统一采用ThermIG品牌进行销售。
  • 我们ThermIG新型环形槽式石墨换热器的编号为AGH型。
  • 浸渍石墨质量对于块孔式石墨换热器影响极大,根据客户的要求和应用,我们提供三种不同等级的浸渍石墨(ThermIG IG1\ ThermIG IG2\ ThermIG IG3酚醛树脂浸渍石墨,参见“基于材料”)。为了扩宽浸渍石墨的使用范围,我们还研发了可供选择的系类合成树脂浸渍石墨,如呋喃树脂/PTFE浸渍石墨。
  • 由于材料性能、成本和加工能力的原因,我们ThermIG新型环形槽式石墨换热器可采用的石墨盘最大直径为800mm。

ThermIG新型环形槽式石墨换热器的数据

技术规格

单位

AGH型新型环形槽式石墨换热器

块的形状



圆盘形

主要应用



两侧超腐蚀性介质

特点



耐用的设计
两侧腐蚀性介质
无密封垫片,无交叉污染的风险
模块化扩容
高效

标准凹槽宽度

mm

8/12/16

凹槽排列



1至21圈

换热面积

m2

0.5至50

石墨盘最大直径

mm

800

标准设计压力

Mpa

-0.1至0.8(最高能到1.0)

标准设计温度

OC

-30至180 (最高能到200)

连接标准



HG/DIN/ANSI

换热块材质



ThermIG IG1\ ThermIG IG2\ ThermIG IG3酚醛树脂浸渍石墨

封头材质



ThermIG IG1\ ThermIG IG2\ ThermIG IG3酚醛树脂浸渍石墨

壳体/钢构材质



碳钢、不锈钢等

块间密封



粘接

可选设计



碳纤维增强

设计规范



GB标准

注:超过上述典型数据的特殊设计是允许的,但必须对具体工况进行详细评估。如果你有特殊要求,请和我们联系!

结构示意:

新型环形槽式石墨换热器

规格尺寸

新型环形槽式石墨换热器

新型环形槽式石墨换热器

1. 石墨封头

2. ThermIG石墨换热盘

3. 拉杆

4. 金属盖板

5. 补偿弹簧

典型ThermIG新型环形槽式石墨换热器

主要优势:

  • 使用寿命长:各等级石墨材料种类齐全,浸渍质量稳定,化学耐腐蚀性能优异(细颗粒和超细颗粒石墨,酚醛树脂、呋喃树脂和PTFE浸渍等)。
  • 两侧耐腐蚀:特别适合两侧都要耐腐蚀要求的工况。
  • 自清洁设计:螺旋凹槽易于清洁,防止通道污染与堵塞。
  • 无交叉污染风险:整体粘接,不使用垫片,无垫片泄露风险
  • 安全、稳定性:主要利用石墨材料压缩性能高的特点,设备耐压与热冲击性能较高,长期使用安全、稳定性高。
  • 交货期短,使用寿命长。
  • 易于维修、维护成本低:模块化设计,拥有成本低,维护成本极低。
  • 卓越的服务:提供全面的终生服务,我们的服务快速有效且优质。

应用实例:

  • 换热器应用于腐蚀性介质环境:如盐酸、硫酸、磷酸、氢氟酸及酸洗液等。
  • 功能:加热、冷却、冷凝、蒸发、吸收、结晶和热回收等。

ECON熠能石墨ThermIG新型环形槽式石墨换热器AGH系列

  ECON熠能石墨ThermIG新型环形槽式石墨换热器主要用于两种超腐蚀性介质之间热交换。一般用作两侧都有防腐蚀要求工况下的冷却、冷凝、加热、蒸发和吸收。长期的安全性、可靠性和高效性是我们选材、设计和制造ThermIG新型环形槽式石墨换热器时的首要考虑因素。

  采用不同材料和形式石墨换热块制作的换热器性能可能会有明显不同。因此, 必须选择最适合的环形槽式石墨换热器以满足特定应用和工艺过程。有许多考虑因素, 包括流量、压降、侵蚀风险、设计压力和温度、材料兼容性、污垢等。我们AGH系列块孔式石墨换热器产品组合是可扩展和可定制化的,这使我们能够为最复杂的传热、极度耐腐蚀的工况提供特别适合的解决方案。我们所有的AGH系列块孔式石墨换热器设计都是完全模块化的, 最适合于单个工艺规范。石墨换热盘的数量、尺寸,环形槽数与环形槽宽以及工艺和服务端的流程数均可进行调整, 以最佳地满足速度、压降和传热要求。

  可根据要求提供可选功能, 如材料、结构、细节功能(如视镜、人孔)或特殊功能的浸渍树脂。可提供碳纤维增强技术,最大化保证设备的安全性能。
