产品与方案概述

PRODUCTS

浏览量:
产品名称

块孔式石墨换热器

没有此类产品
产品描述

  ThermIG块孔式石墨换热器是由若干带有物料孔道的浸渍石墨换热块,上下浸渍石墨封头及其金属盖板(或其他材质封头)以及圆筒壳体(圆块孔式)或两端侧板(矩形块式)等主要零件组成,零件之间使用衬垫密封,并以螺栓紧固。封装在钢构件里的浸渍石墨换热块可以是圆柱体的,也可以是矩形体的。换热块在水平和垂直方向上间隔地钻有一排排孔道,形成工艺和服务通道。两种流体通过不同方向的孔道,热量通过石墨间壁传导,流体不直接接触。ThermIG块孔式石墨换热器是腐蚀性行业应用中最为常见、灵活性最高且最耐用的石墨换热器之一。适用于高腐蚀性化学品领域,一般用作冷却、冷凝、加热、蒸发和吸收。

细节掠影:

ThermIG浸渍石墨换热块

各种规格尺寸的石墨换热块与封头

ThermIG浸渍石墨换热块

  块孔式石墨换热器由一叠封装在钢壳中的石墨块组成。浸渍石墨换热块可以是圆柱体的,也可以是矩形体的。换热块在水平和垂直方向上间隔地钻有一排排孔道,形成工艺和服务通道

各种规格尺寸的石墨换热块与封头

  为了最符合客户的工艺要求, ECON熠能石墨开发了不同类型和尺寸的石墨块孔式换热器



使用钢衬PTFE外壳的ThermIG块孔式石墨换热器

ThermIG块孔式石墨换热器的装配

使用钢衬PTFE外壳的ThermIG块孔式石墨换热器

  根据不同的工艺要求,封头和外壳可选择各种结构材料, 包括浸渍石墨、钢衬搪瓷、钢衬四氟、钢衬胶、碳钢和不锈钢。

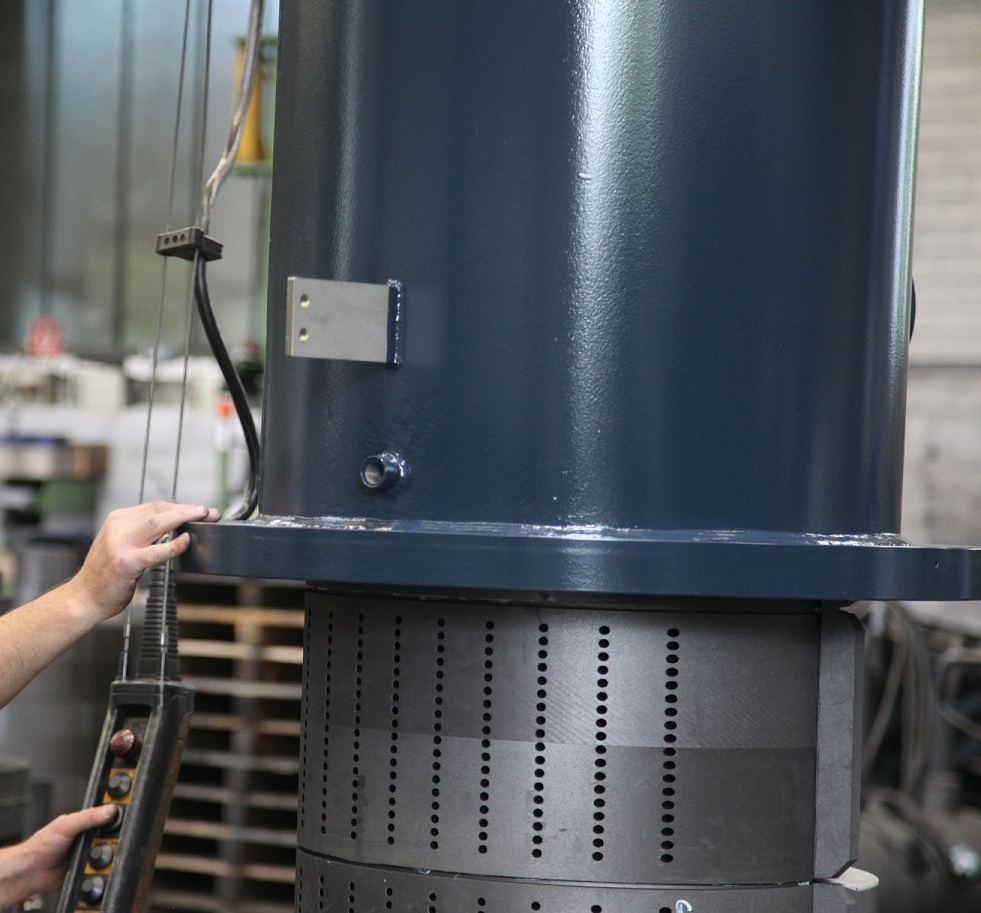

ThermIG块孔式石墨换热器的装配

  一叠块孔式浸渍石墨块使用柔性PTFE密封,然后封装在钢壳体内。组装必须垂直组装。使用时,ThermIG块孔式石墨换热器可以垂直、水平安装,也可以倾斜安装。

产品信息:

  • 优异的材料、专业的设计知识、精湛的制作工艺、严格的质量控制和全面的服务使我们的石墨化工设备有别于市场上所有的石墨设备,我们的石墨化工设备统一采用ThermIG品牌进行销售。
  • ThermIG块孔式石墨换热器提供3种基本类型构,YKD(园块孔式)、JK(矩形块式)、JKK(单矩形块式)。
  • 浸渍石墨质量对于块孔式石墨换热器影响极大,根据客户的要求和应用,我们提供三种不同等级的浸渍石墨(ThermIG IG1\ ThermIG IG2\ ThermIG IG3酚醛树脂浸渍石墨,参见“基于材料”)。为了扩宽浸渍石墨的使用范围,我们还研发了可供选择的系类合成树脂浸渍石墨,如呋喃树脂/PTFE浸渍石墨。
  • 为确保设备具有最高可靠性与安全性,我们ThermIG块孔式石墨换热器只采用整块石墨块,最大直径1800。

ThermIG块孔式石墨换热器的数据

技术规格

单位

YKD型园块孔式石墨换热器

JK型矩形块式石墨换热器

JKK型单矩形块式式石墨换热器

块的形状



圆柱形

矩形

单块矩形

主要应用



通用

制药与精细化工

热交换(两侧腐蚀性介质)

特点



耐用的设计
结构紧凑
操作简单

两侧介质均有腐蚀性
无交叉污染的风险
可采用多种服务侧介质
模块化扩容

两侧腐蚀性介质
整块石墨块、无密封垫片
适用于小温差工况
高效

标准钻孔直径

mm

8-16(最大32)

8-16(最大32)

8-16(最大32)

钻孔排列



单排或双排

单排

单排

换热面积

m2

5至600

5至150

2至50

标准设计压力

Mpa

-0.1至0.6(最高能到1.0)

-0.1至0.6(最高能到1.0)

-0.1至1.0(最高能到1.2)

标准设计温度

OC

-30至180 (最高能到200)

-30至180 (最高能到200)

-30至180 (最高能到200)

连接标准



HG/DIN/ANSI

HG/DIN/ANSI

HG/DIN/ANSI

换热块材质



ThermIG IG1\ ThermIG IG2\ ThermIG IG3酚醛树脂浸渍石墨

ThermIG IG1\ ThermIG IG2\ ThermIG IG3酚醛树脂浸渍石墨

ThermIG IG1\ ThermIG IG2\ ThermIG IG3酚醛树脂浸渍石墨

封头材质



ThermIG IG1\ ThermIG IG2\ ThermIG IG3酚醛树脂浸渍石墨;钢材内衬(橡胶、PTFE等氟塑料、搪瓷);不锈钢等

ThermIG IG1\ ThermIG IG2\ ThermIG IG3酚醛树脂浸渍石墨;钢材内衬(橡胶、PTFE等氟塑料、搪瓷);不锈钢等

ThermIG IG1\ ThermIG IG2\ ThermIG IG3酚醛树脂浸渍石墨;钢材内衬(橡胶、PTFE等氟塑料、搪瓷);不锈钢等

壳体/钢构材质



碳钢、不锈钢;钢材内衬(橡胶、PTFE等氟塑料、搪瓷)等

碳钢、不锈钢;钢材内衬(橡胶、PTFE等氟塑料、搪瓷)等

碳钢、不锈钢;钢材内衬(橡胶、PTFE等氟塑料、搪瓷)等

块间密封



柔性PTFE

柔性PTFE



壳体密封



O型圈(标准)或填料函

柔性PTFE

柔性PTFE

设计规范



GB标准

GB标准

GB标准

注:超过上述典型数据的特殊设计是允许的,但必须对具体工况进行详细评估。如果你有特殊要求,请和我们联系!

结构示意:

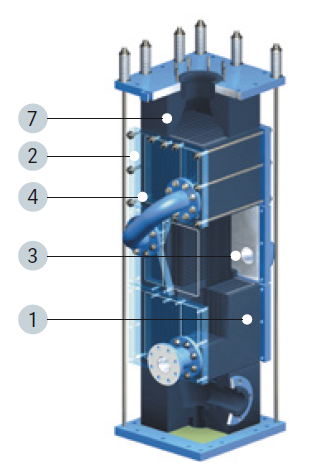

YKD型园块孔式石墨换热器 	JK型矩形块式石墨换热器 JKK型单矩形块式式石墨换热器
YKD型园块孔式石墨换热器 JK型矩形块式石墨换热器 JKK型单矩形块式式石墨换热器
1. ThermIG石墨块 2、钢壳/钢板 3、PTFE保护衬里 4、PTFE垫片 5、连接螺杆 6折流板 7、ThermIG石墨封头

典型ThermIG块孔式石墨换热器

主要优势:

  • 使用寿命长:各等级石墨材料种类齐全,浸渍质量稳定,化学耐腐蚀性能优异(细颗粒和超细颗粒石墨,酚醛树脂、呋喃树脂和PTFE浸渍等)。
  • 设备利用率高:坚固耐用的设计、优质的石墨材料以及石墨块间采用柔性密封垫片等各种综合手段大大降低了石墨块破损和生产装置意外停车的风险。
  • 紧凑耐用:材料优异的导热性能,技艺高超的钻孔及排列 ,确保设备紧凑高效。
  • 安全、稳定性:主要利用石墨材料压缩性能高的特点,设备耐压与热冲击性能较高,长期使用安全、稳定性高。
  • 交货期短,使用寿命长。
  • 易于维修、维护成本低:模块化设计,易于拆卸替换与机械清洗,维护成本极低。
  • 卓越的服务:提供全面的终生服务,我们的服务快速有效且优质。

应用实例:

  • 换热器应用于腐蚀性介质环境:如盐酸、硫酸、磷酸、氢氟酸及酸洗液等。
  • 功能:加热、冷却、冷凝、蒸发、吸收、结晶和热回收等。

ECON熠能石墨ThermIG块孔式石墨换热器YKD/JK/JKK系列

  ECON熠能石墨ThermIG块孔式石墨换热器主要用于腐蚀性流体的加热、冷却、冷凝、蒸发、吸收、结晶和热回收等。长期的安全性、可靠性和高效性是我们选材、设计和制造ThermIG块孔式石墨换热器时的首要考虑因素。

  采用不同材料和形式石墨换热块制作的换热器性能可能会有明显不同。因此, 必须选择最适合的块孔式换热器以满足特定应用和工艺过程。有许多考虑因素, 包括流量、压降、侵蚀风险、设计压力和温度、材料兼容性、污垢等。我们YKD/JK/JKK系列块孔式石墨换热器产品组合是可扩展和可定制化的,这使我们能够为最复杂的传热、极度耐腐蚀的工况提供特别适合的解决方案。我们所有的YKD/JK/JKK系列块孔式石墨换热器设计都是完全模块化的, 最适合于单个工艺规范。石墨换热块的数量、尺寸,钻孔数与孔径以及工艺和服务端的流程数均可进行调整, 以最佳地满足速度、压降和传热要求。

  可根据要求提供可选功能, 如材料、结构、细节功能(如视镜、人孔)或特殊功能的浸渍树脂。

  ThermIG块孔式石墨换热器提供3种基本类型构,YKD(园块孔式)、JK(矩形块式)、JKK(单矩形块式)。我们首推的是YKD(园块孔式),其是结构简单,使用维修方便,稳定性与安全性高,且价格相对低廉。

市场与应用:

  • 磷酸
  • 作物保护
  • 法部二氧化硅
  • 有机 硅
  • 二氧化钛
  • 精细化工产品
  • 活性药物成分
  • 碳钢和不锈钢酸洗
  • 铜电解
  • 环 氧 氯 丙烷
  • 氯乙烯单体
  • 阻燃剂
  • 还有更多...
